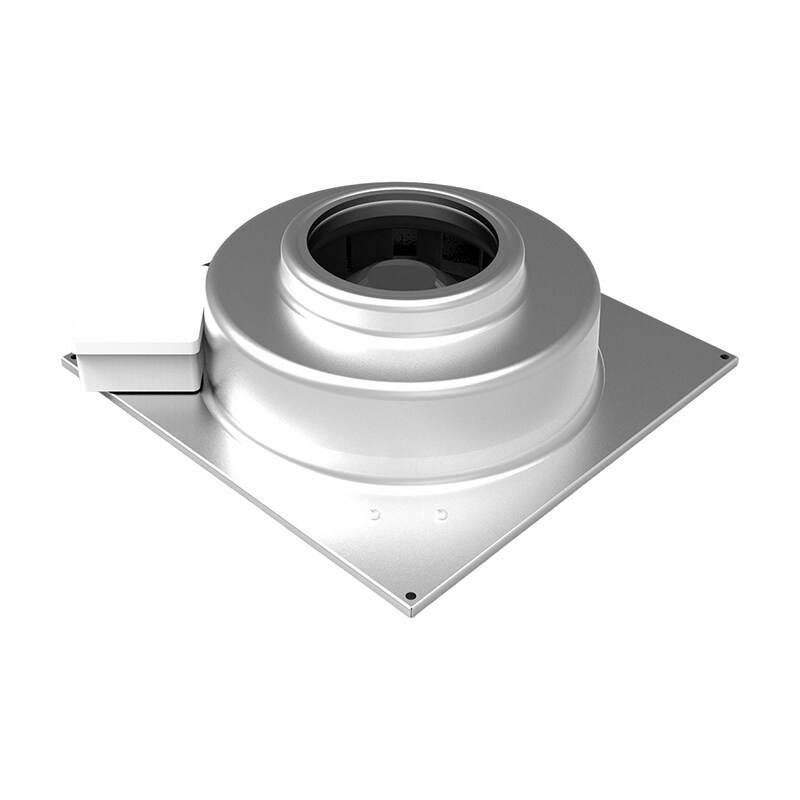

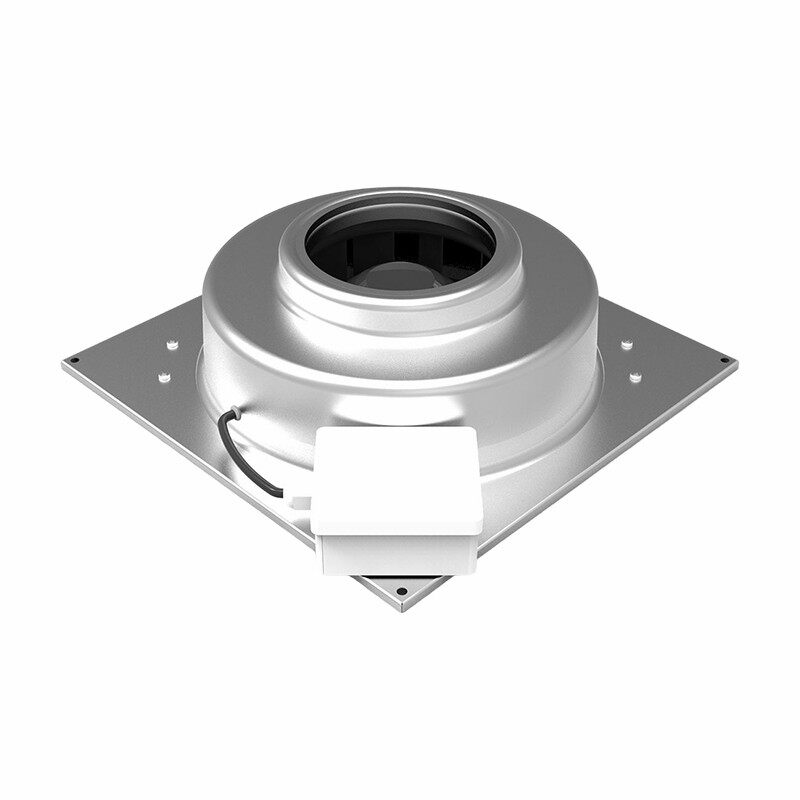

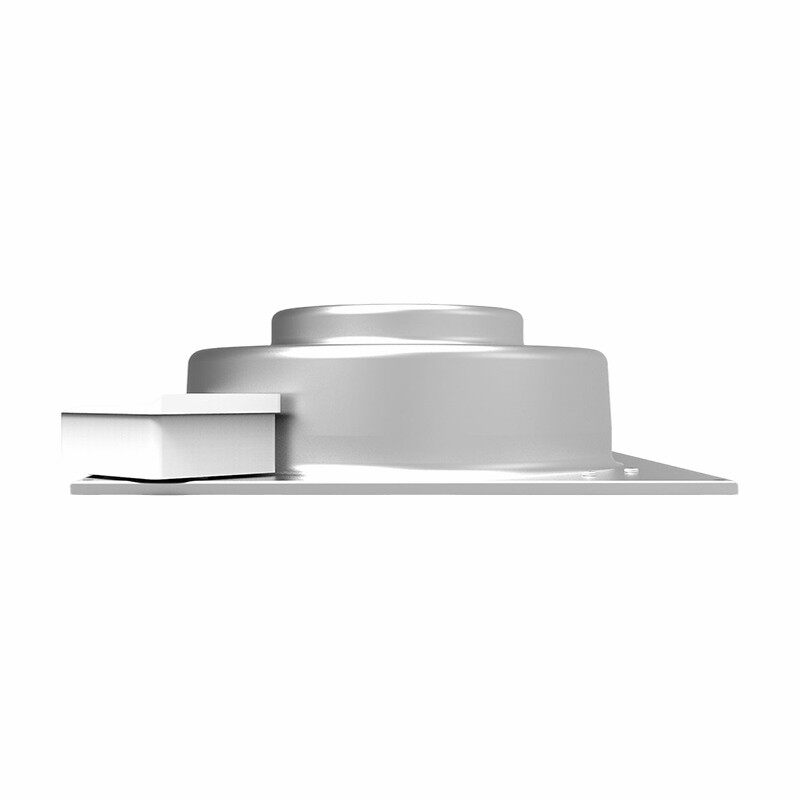

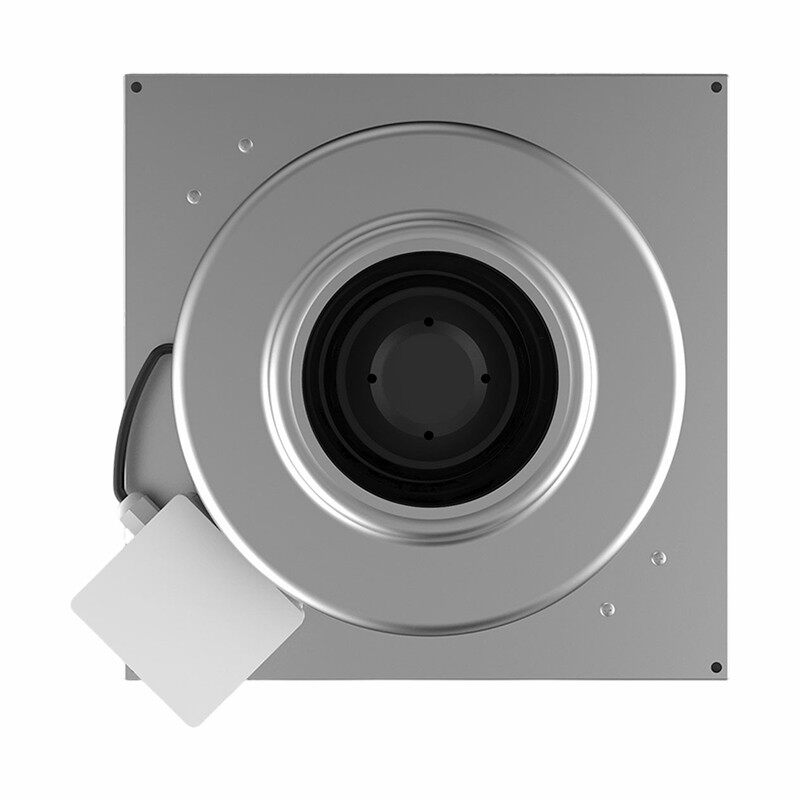

Ventola con condotto a parete

• La ventola viene utilizzata per il trasporto di aria "pulita", che significa non destinato a sostanze per le dannose sostanze, esplosivi, polvere di macinazione, fuliggine, ecc. .

• La ventola è dotata di un motore a induzione del rotore esterno asincrono con bersagli a sfera sigillati senza manutenzione .

• Il condensatore ha una durata finita e dovrebbe essere scambiato dopo 45, 000 ore di opera (circa 5 anni) per garantire la funzione massima . Il condensatore difettoso può causare danni .

• Per ottenere il massimo tempo di vita per le installazioni in ambienti umidi o freddi, la ventola dovrebbe funzionare continuamente .

• La ventola può essere installata all'esterno o in altri ambienti umidi . assicurati che la fan-house sia dotata di drenaggio .

• La ventola può essere installata in qualsiasi posizione .

• La ventola deve essere installata in base all'etichetta della direzione dell'aria sulla ventola .

• La ventola deve essere collegata al condotto o dotato di una griglia di sicurezza .

• La ventola deve essere installata in modo sicuro e assicurarsi che nessun oggetto estraneo venga lasciato alle spalle .

• La ventola deve essere installata in un modo che semplifica il servizio e la manutenzione .

• La ventola deve essere installata in modo tale che le vibrazioni non possano essere trasfuse al condotto o alla costruzione .

• Per regolare la velocità, un trasformatore, un triac o un convertitore di frequenza può essere collegato .

• Un diagramma di cablaggio viene applicato all'interno della scatola di giunzione o racchiuso separatamente .

• La ventola deve essere installata e collegata elettricamente nel modo corretto a terra .

• Utilizzare sempre il termocontatto interno, vedere Schema di cablaggio .

• Le installazioni elettriche devono essere realizzate da un elettricista autorizzato .

• Le installazioni elettriche devono essere collegate a un commutatore libero dalla tensione situato localmente o da un commutatore di testa bloccabile .

All'inizio, assicurati che:

• La corrente non supera più di +5% di ciò che viene indicato sull'etichetta .

• La tensione di collegamento è compresa tra +6% a -10% della tensione nominale .

• Non viene visualizzato alcun rumore quando si avvia la ventola .

• La direzione di rotazione in 3- i motori di fase sono secondo l'etichetta .

• La ventola deve essere trasportata nel suo imballaggio fino all'installazione . questo impedisce danni da trasporto, graffi e il ventilatore di sporcarsi .

• Attenzione, cerca bordi e angoli affilati .

• Prima dell'inizio del servizio, della manutenzione o della riparazione, il ventilatore deve essere privo di tensione e la girante deve aver fermato .

• Considera il peso della ventola quando si rimuove o apri i ventilatori più grandi per evitare inceppamenti e contusioni .

• Il ventilatore deve essere pulito quando necessario, almeno una volta all'anno per mantenere la capacità ed evitare, squilibrato che può causare danni non necessari sui cuscinetti .

• I cuscinetti della ventola sono esenti da manutenzione e devono essere rinnovati solo quando necessario .

• Quando si puliscono la ventola, la pulizia ad alta pressione o il forte dissolvente non devono essere utilizzati .

• La pulizia deve essere eseguita senza rimuovere o danneggiare la girante .

• Assicurati che non vi sia rumore dalla ventola .

1. Assicurati che ci sia tensione nella fan .

2. Taglia la tensione e verifica che la girante non sia bloccata .

3. controlla il termocontatto/protezione motorio . se è disconnesso la causa del surriscaldamento deve essere curata, per non essere ripetuta . per ripristinare la tensione manuale manuale. Motore . Se ha un termo-protettore automatico, il ripristino verrà eseguito automaticamente quando il motore è freddo.

4. Assicurati che il condensatore sia connesso, (solo una singola fase) in base al diagramma di cablaggio .

5. Se il fan non funziona ancora, la prima cosa da fare è rinnovare il condensatore .

6. Se nulla di questo funziona, contatta il tuo fornitore di fan .

7. Se la ventola viene restituita al fornitore, deve essere pulito, il cavo del motore non danneggiato e un rapporto di non conformità dettagliato racchiuso .

La garanzia è valida solo a condizione che il ventilatore venga utilizzato in base a questa "direzione per uso" .

Fig . 1:

La curva della ventola descrive la capacità della ventola, i . e . il flusso della ventola a diverse pressioni alla tensione di input acer .

Il diagramma della ventola ha la pressione in Pascal, PA, sull'asse verticale e il flusso in metri cubi al secondo, m³/s, sull'asse orizzontale .

Il punto sulla curva della ventola che mostra la pressione e il flusso corrente è chiamato il punto di lavoro dei fan . nel nostro esempio è contrassegnato da p .

Se la pressione aumenta nei condotti, il punto di lavoro si muove lungo la curva della ventola e quindi si ottiene un flusso inferiore . nell'esempio il punto di lavoro si sposterebbe .

Fig . 2:

La linea di sistema descrive il comportamento totale di un sistema di ventilazione (dotti, silenziatori e valvoletc .) .

Lungo questa linea di sistema, S, il punto di lavoro è passato da P2 a P3 quando lo speedis di rotazione cambiava .

Passaggi di tensione distinti con EG . Un trasformatore produce diverse curve di fan, 135 V e230 V, indicate nell'esempio .

Fig . 3:

Le nostre curve di fan presentano la pressione totale in Pascal . pressione totale=static + Dynamic pres-Sure .

La pressione statica è la pressione della ventola rispetto alla pressione atmosferica . È questa pressione che supererà le perdite di pressione del sistema di ventilazione .

La pressione dinamica è una pressione calcolata che si presenta all'uscita della ventola, ed è principalmente a causa della velocità dell'aria . La pressione dinamica descrive così come la ventola sta funzionando . la pressione dinamica è presentata con una curva ad alta pressione, a partire da Origo, che aumenta con un flusso aumentato . una pressione dinamica ad alta pressione { Se è nota la perdita di pressione nel sistema, una ventola la cui differenza tra il totale e la pressione dinamica corrisponde alla perdita di pressione nel sistema deve essere trovata .

I dati sonori in questa brochure si basano sulle seguenti definizioni: nel sistema deve essere trovato .

I punti per i quali vengono presentati i dati audio sono lungo la linea di sistema definita dalla pressione e dal flusso indicato nella tabella dei dati audio per ciascuna ventola . ci sono tre tipi di suono in queste tabelle; inlet and outlet sound are measured in duct, while the surrounding sound is measured outside the fan and duct system. For all these types of sound, the sound power levels are presented in octave bands. For the surrounding sound, also the sound pressure level has been calculated. Measurements are made according to ISO 3741 for surrounding sound or ISO 5136 for sound measured to condotto .

Le misurazioni del suono su Enchoy sono effettuate secondo gli standard iso-standard e con i fan nei loro alloggi perché questo è vicino ai valori della realtà .

Iso-metodo:La misurazione viene effettuata nel dotto con la progettazione specificata e la connessione non riflettente . misurazioni e calcoli sono effettuati in 1/1 Octave Band .

Le misurazioni della ventola senza che le sue alloggi si risolvano in un suono inferiore . L'associazione commerciale Ashrae negli Stati Uniti, è indicata nell'applicazione dei dati del suono dei produttori, che il risultato della misura del suono di un ventilatore senza il suo alloggio è 5-10 db più in basso nelle bande di ottava da 250 Hz e inferiore a una ventola di alloggiamento {3}

AMCA-METHOD:La misurazione è effettuata del ventilatore senza l'alloggiamento in una stanza anecoica, che si traduce in un livello sonoro inferiore .

Precisione della misurazione

Quando si sviluppa il metodo di misurazione per il solido livello di potenza al condotto, l'Organizzazione Internazionale degli standard, ISO, ha anche analizzato l'impostazione della misurazione in diverse bande di ottava (precisione al 90%) .

Il livello di potenza del suono

Il livello di potenza del suono, lw (a) viene utilizzato per calcolare il suono dall'intero sistema di ventilazione . Questo sistema può essere una composizione di griglie, smorzatori e diffusori per esempio .

Il livello di potenza del suono è un valore misurato in base agli standard e non racconta come il suono appare poiché il potere del suono sia indipendente dalle caratteristiche del posizionamento del fan . Per assomigliare all'orecchio umano, il filtro A è usato indicato con lw (a) misurato in db (a) nella misura db (a) .

Il livello di pressione sonora

Il livello di pressione sonora, LP o LP (a), racconta come l'orecchio umano registra il suono . dipende dal livello di potenza del suono, dalla distanza dalla fonte, dalle restrizioni della propagazione e dalle caratteristiche acustiche della stanza .

Il livello di pressione sonora è presentato per una stanza con una stanza con un'area di assorbimento equivalente di 20 m². 7 db Differenza corrispondente a una distanza di Ca 3m, in cui il suono viene emesso in una propagazione semisferica .

Il livello di pressione sonora può essere calcolato come: lp=lw +10 log (q/4τr 2+4/a)

A=è l'area di assorbimento equivalente della stanza Q=è il tipo di propagazione:

Q =1 è una propagazione sferica

Q =2 è una propagazione semiferica

Q =4 è un quarto di propagazione sferica

Per il caso di campo libero, i . e . da una ventola del tetto, il livello di pressione sonora è calulato come: lp=lw +10 logq/4τr 2.}

Con lw (a) tot a 63db (a), una distanza di 5 metri, propagazione semi sferica e caso di campo libero, il risultato sarà lp (a) =63+10 log2/4τ 5²=63-22=41 db (a)

E a 10 metri: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
